Transportador de taliscas articuladas: modelos para resíduos metálicos
4 minutos para ler
Transportador de taliscas articuladas em resumo: Transportador de taliscas articuladas é o modelo feito de segmentos de aço ligados por pinos, também chamado de articulação tipo piano. Ele é barato, robusto e o mais versátil para resíduos metálicos. Leva material em espiral, fino, úmido ou seco, em qualquer volume. Contudo, tem muitas partes móveis e precisa de projeto cuidadoso.
A remoção de resíduos metálicos é parte da rotina de usinagem e estampagem. Por isso, existem vários modelos de transportador contínuo para essa tarefa. Entre eles, o transportador de taliscas articuladas é o mais versátil. Antes de escolher, porém, verifique se o modelo combina com o tipo de material e com as condições da operação.
Modelos de transportadores para resíduos metálicos
O artigo original, baseado em um manual de engenharia de manufatura, cita cinco famílias:
- Transportadores com acionamento convencional.
- Transportadores oscilantes acionados por excêntricos.
- Transportadores de rosca.
- Transportadores acionados por fluido hidráulico.
- Transportadores acionados por fluido hidráulico com canal de escoamento.
Além disso, uma tabela de seleção cruza o tipo de resíduo, como aço, alumínio, latão, ferro fundido e retalhos de estampagem, com cada equipamento. Ela também considera o volume de refrigerante e o tipo de deslocamento.
Acionamento convencional do transportador de taliscas articuladas
É o arranjo mais conhecido, com eixo principal e contraeixo. Nessa família estão os modelos de taliscas, de esteira de tela, de esteira basculante, de arraste, magnético, de correia em calha e elevadores de canecas.
Um motor elétrico e uma caixa de engrenagens helicoidal ficam no lado de descarga. Assim, o acionamento puxa a esteira, a correia ou a corrente, em vez de empurrar. Os dois eixos ficam no mesmo plano horizontal. Como regra, o acionamento fica no ponto mais alto. Em trechos retos na horizontal, ele pode ficar em qualquer ponta.
Variação: o transportador tubular de arraste
O tubular de arraste também tem motor e caixa de engrenagens. Contudo, usa giros com rodas dentadas ou curvas especiais para mudar de direção. Por isso, seus eixos não precisam ficar paralelos ao chão nem no mesmo plano.
Transportador de taliscas articuladas: passo e capacidade
O transportador de taliscas articuladas é classificado pelo passo, a distância entre os pinos. Pode ter passo de 25, 38, 64, 104, 152, 229 ou 305 mm. A tabela resume as faixas de capacidade citadas no PDF:
| Passo da talisca | Capacidade típica de resíduos |
|---|---|
| 25 e 38 mm | Menos de 227 kg/h |
| Cerca de 60 mm | 454 a 1.814 kg/h |
| 100 mm | 1.814 a 4.082 kg/h |
| 152 mm | 4.536 a 9.072 kg/h |
| 229 ou 305 mm | Acima de 9.072 kg/h |
Esses números são só uma orientação. Ângulo de inclinação, comprimento, largura e condição de carga dos retalhos também precisam ser analisados.
Tipos de talisca
Para retalhos de estampagem, especifique taliscas com covinhas. Elas criam um padrão irregular que evita que o retalho oleoso grude. Já as taliscas perfuradas drenam melhor o refrigerante e são usadas com cavacos de centros de usinagem.
Vantagens e limites do transportador de taliscas articuladas
O transportador de taliscas articuladas é mais versátil que qualquer outro para resíduos de metal. Atende material em espiral ou fino, úmido ou seco, em qualquer volume e em vários trajetos. Além disso, combina deslocamento horizontal com elevação.
Por outro lado, tem muitas partes móveis e tende a emperrar e se autodestruir se não for bem projetado. Por isso, serve melhor para elevar materiais úmidos e secos sem grande porcentagem de partículas.

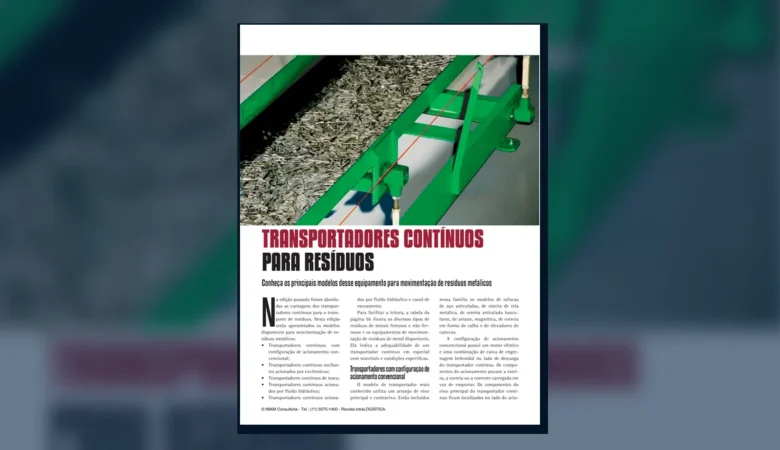

Fonte: acervo técnico da IMAM, revista intraLOGÍSTICA. Conheça também a IMAM Consultoria.
Conclusão
Cada modelo de transportador combina com um tipo de resíduo. O de taliscas é o mais versátil, mas exige passo correto e projeto cuidadoso. Portanto, consulte a tabela de seleção, avalie inclinação e carga e só então especifique o equipamento.
